OrbitalChamp Technológia

Hogyan működik az OrbitalChamp?

  • Egyszerű telepítés: Csatlakoztassa a SmartBox-ot meglévő áramforrásához 5 perc alatt.
  • Intuitív vezérlés: Állítsa be a paramétereket magyar nyelvű mobil applikációnkon.
  • Digitális minőségbiztosítás: Minden varrat adatát el tudjuk menteni a felhőbe.
Ingyenes tanácsadás!

Így épül fel az Ön OrbitalChamp rendszere

4 (1)

1. Csatlakoztassa a SmartBox "okosítót"

A rendszer lelke a SmartBox retrofit egység. Ezt a kompakt vezérlőt egyszerűen csatlakoztatja meglévő, kompatibilis áramforrásához (pl. Fronius, Miller, EWM). A SmartBox átveszi az irányítást, és biztosítja a precíziós orbitális paramétereket, valamint a kapcsolatot a Weld-Log szoftverrel.

Termék megtekintése!
9

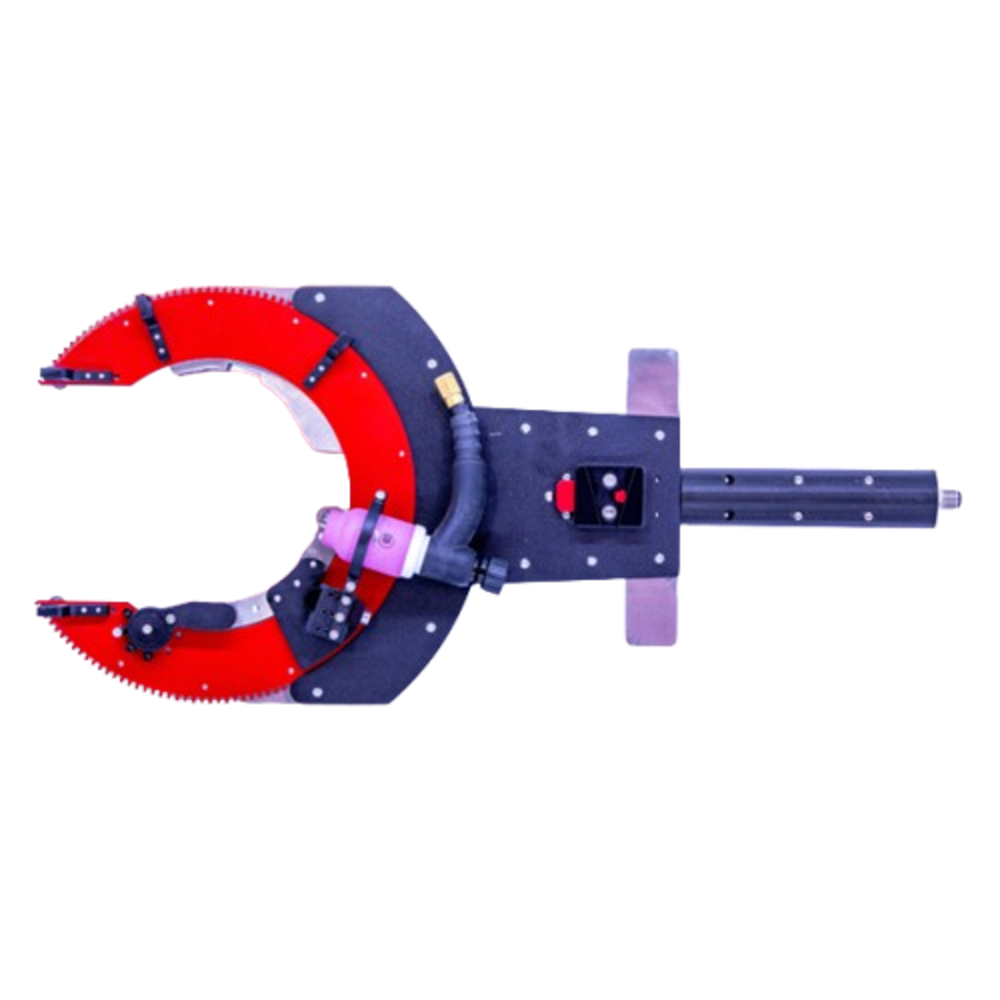

2. Válassza ki a megfelelő zárt hegesztőfejet

Moduláris, nyitott fejeinkkel a leggyakoribb csőméreteket fedjük le, DN20-tól DN200-ig (21 mm – 219 mm külső átmérő). A gyorsrögzítő rendszernek köszönhetően a fejek cseréje percek alatt elvégezhető. A hegesztés után a fej automatikusan visszaáll az kezdési pozícióba ezzel biztosítva a gyors hegesztéseket.

Megnézem a Terméket!
Orbitális hegesztőfej kiegészítők

3. Integrálja a moduláris hideghuzal-adagolót és Alternáló modulunkat.

Vastagabb falú csövek esetén (jellemzően 3-4 mm felett), ahol töltőanyag szükséges, a rendszer kiegészíthető külső, szinkronizált hideghuzal-adagoló és Alternáló egységekkel. Ez lehetővé teszi a több soros hegesztést és a tökéletes gyökátolvadást követő töltőrétegek automatizált elkészítését.

Megnézem a Terméket!

Gyakran ismételt kérdések

Az OrbitalChamp minden hegesztőgéppel kompatibilis?

Az OrbitalChamp minden TIG hegesztőgéppel kompatibilis, amely képes 4T módban hegeszteni. A hegesztőcsatlakozón keresztül a vezérlés teljesen márkafüggetlen. Nem előfeltétel, de előnyt jelent, ha a hegesztőgépen állítható a gázelőfúvás, illetve képes impulzushegesztésre.

Milyen csőelőkészítés szükséges az OrbitalChamp orbitális hegesztőnek?

A megfelelő csőelőkészítés elengedhetetlen, mint minden gépi hegesztésnél. A csöveket derékszögben szükséges elvágni, a felületet kívül-belül meg kell csiszolni és tisztítani.

Elérhető-e huzaladagoló az orbitális hegesztőfejhez?

Igen. Bár a honlapon nem feltüntetett, hideghuzal-adagoló elérhető mind a DIN50, mind a DIN100 hegesztőfejhez, így a 141-es (TIG) hegesztési eljáráshoz is alkalmazható.

Az applikáció min keresztül kommunikál a SmartBoxszal?

A SmartBox és az OrbitalChamp applikáció Bluetooth-on keresztül kommunikál egymással, így a telefonon vagy tableten elegendő a Bluetooth-kapcsolat. Bizonyos funkciókhoz a Wi-Fi is szükséges lehet, de az alap használathoz nem feltétel..

Kell-e Wi-Fi a mobilapplikációhoz?

Az alapfunkciókhoz nem szükséges, de előnyt jelent, ha rendelkezésre áll.

Lehet-e dokumentálni a hegesztéseket?

Igen. A mobilapplikáció lehetőséget biztosít a hegesztések dokumentálására (fotóval és helyadatokkal). A dokumentáció PDF formátumban készül, amelyet akár azonnal e-mailben is megkaphat a felhasználó.

Melyik orbitális hegesztőfej mely csőméretekhez alkalmas?

A DIN50 hegesztőfej 21,3–60,3 mm tartományban képes hegeszteni, míg a DIN100 hegesztőfej 60,3–114,3 mm között. A köztes csőméreteket betétekkel hidaljuk át; egyedi betétek is rendelhetők.

Van-e oxigénszint-mérő a berendezésben?

Az OrbitalChamp tervezésénél a felhasználóbarát kialakítás volt a cél, ezért a rendszer nem rendelkezik beépített oxigénszint-mérővel. Külön eszközként beszerezhető és használható, de nem kommunikál a SmartBoxszal.

Mekkora az OrbitalChamp távirányítójának hatótávolsága?

Kb. 300 m.

Milyen papír szükséges az OrbitalChamppal végzett hegesztések minősítéséhez?

A szükséges minősítések a megrendelői és szabványkövetelményektől függenek. Általánosan gépkezelői oktatás és TIG (141) hegesztői minősítés javasolt, valamint a berendezés használatára vonatkozó belső oktatás. Ezekkel ipari környezetben is végezhetők minősített hegesztések.

Lehet-e eljárásvizsgálatot (WPS/PQR) készíteni a termékre?

Igen. Készíthető eljárásvizsgálat adott csőátmérőre, falvastagságra és anyagminőségre (WPS/PQR a releváns szabványok szerint).

Fel lehet-e vinni csőhídra hegeszteni az eszközt?

Igen. Az OrbitalChamp kompakt, ezért nehezen hozzáférhető helyekre is könnyen magunkkal vihető – akár a teljes rendszer, akár csak a hegesztőfej.

Kell-e képzett szakember az OrbitalChamp orbitális hegesztőgéphez?

Hegesztői tapasztalat szükséges és a hegesztés alapösszefüggéseinek ismerete előny, de a berendezés elsajátításához nem kötelező formális hegesztői végzettség. Rövid betanítással biztonságosan használható.

El lehet-e menteni az adatokat az applikációba?

Igen. Az adatok elmenthetők, és bármikor visszahívhatók.

Elérhető-e az applikáció Androidra és iOS-re is?

Igen, mindkét platformon elérhető (App Store, Google Play).

Hogyan képes az orbitális hegesztőfej fix ívtávolságot tartani?

A hegesztőfej geometriája és feltámasztása segít a konstans ívtávolság tartásában; a fej a cső palástján követi a körívet.

Mekkora dimenzióeltérést képes lekövetni az eszköz?

Tapasztalataink szerint ~1–2 mm dimenzióeltérést is stabilan képes lekövetni, ezért a nem tökéletesen kerek csövek hegesztése sem jelent problémát.

Nem tökéletes csőelőkészítésnél mekkora rés kezelhető?

Tapasztalataink szerint akár ~1 mm rés is áthidalható a megfelelő beállításokkal.

Mekkora a maximális falvastagság, amit él-előkészítés nélkül meg lehet hegeszteni?

Tapasztalataink szerint él-előkészítés nélkül ~3 mm-ig alkalmazható. Nagyobb falvastagságnál élkiképzés javasolt.

A termék fogyóalkatrészeit csak Önöktől lehet beszerezni?

A fogyóalkatrészek (pl. kerámia gázterelők, wolframelektródák) bármely hegesztéstechnikai boltban beszerezhetők. Irányelvként ~500 hegesztésenként javasolt a kritikus kopóelemek cseréje (használati körülményektől függ).
