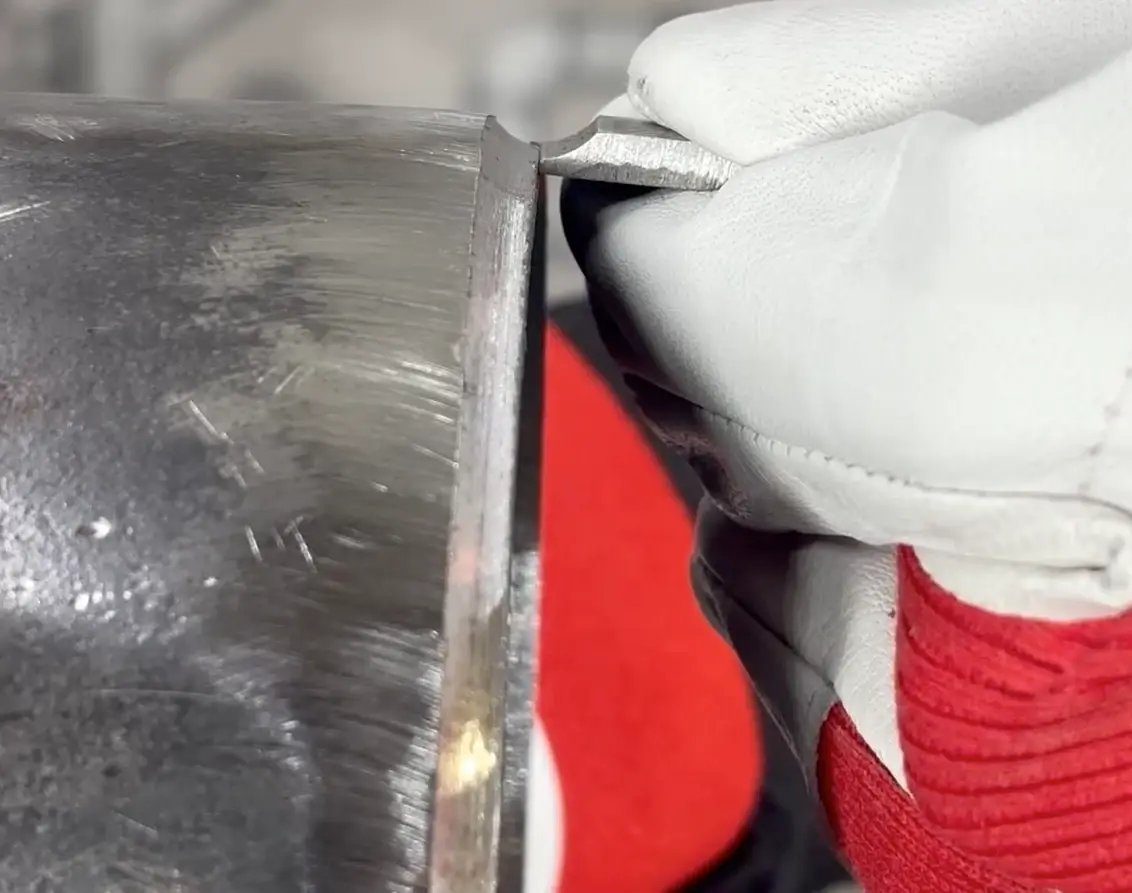

Tulpen- oder J-Anarbeitung
Spezielle U- oder tulpenförmige Endenvorbereitung für dickwandige Rohre vor dem Schweißen (anstelle der herkömmlichen, breiten V-Nut).
Warum nutzen wir sie?
- 30–50 % Drahteinsparung: Da sich die Nut nicht wie ein Trichter verbreitert, wird radikal weniger Zusatzwerkstoff (Draht) zum Füllen benötigt.
- Dramatisch schnellerer Arbeitsablauf: Es müssen weniger Lagen geschweißt werden, wodurch sowohl die Schweißzeit als auch der Schutzgasverbrauch (Argon) auf einen Bruchteil reduziert werden.
- Verzugsfrei: Durch den geringeren Wärmeeintrag bleibt die Gefügestruktur des Grundwerkstoffs unbeschädigt und das Rohr verzieht sich nicht.

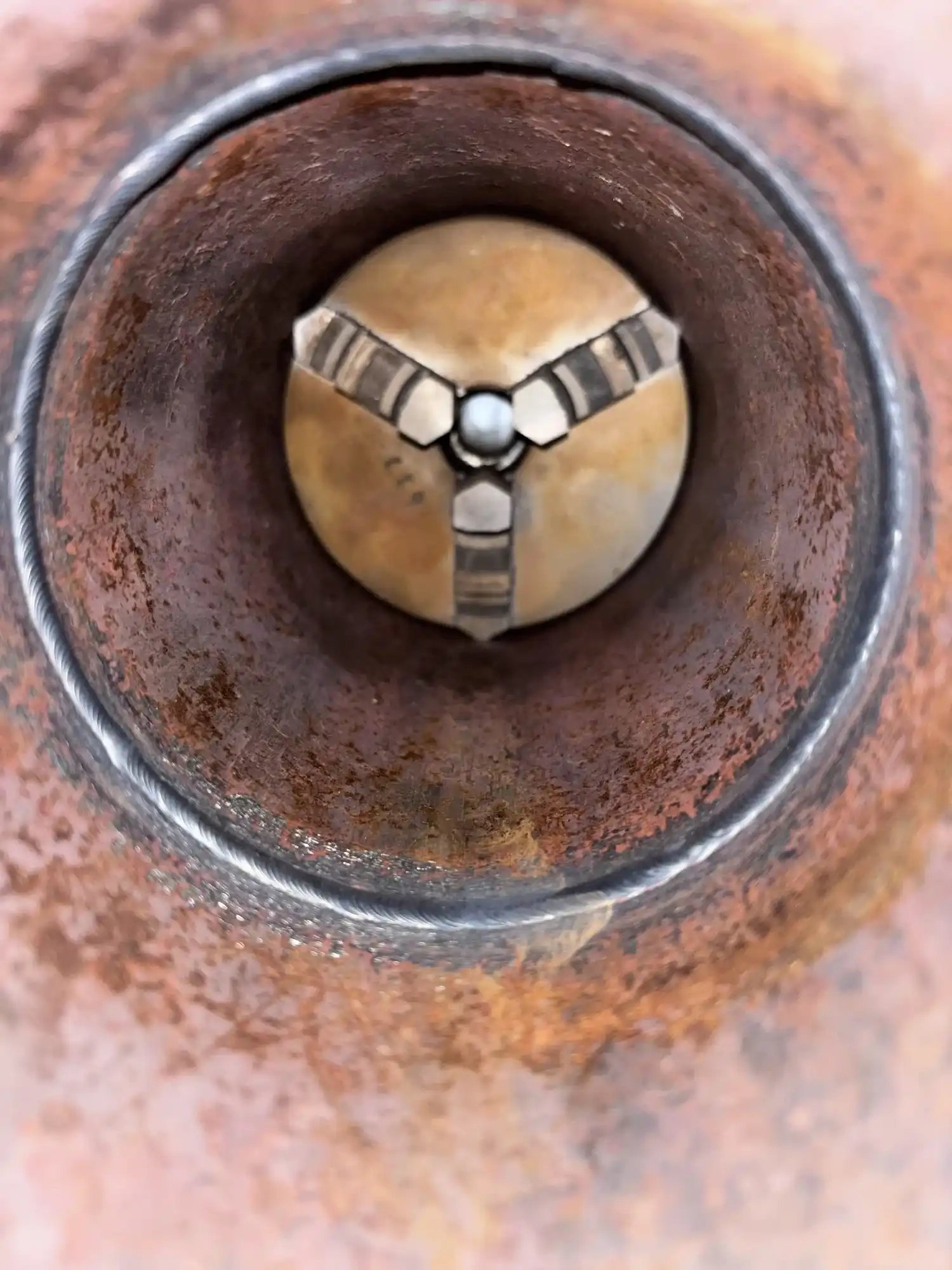

- Garantierte röntgensichere Wurzel: Ideal für automatisierte Systeme wie OrbitalChamp, da es eine extrem stabile, 100%ige Durchschweißung an der schmalen Wurzel gewährleistet, die jede Röntgenprüfung problemlos besteht.

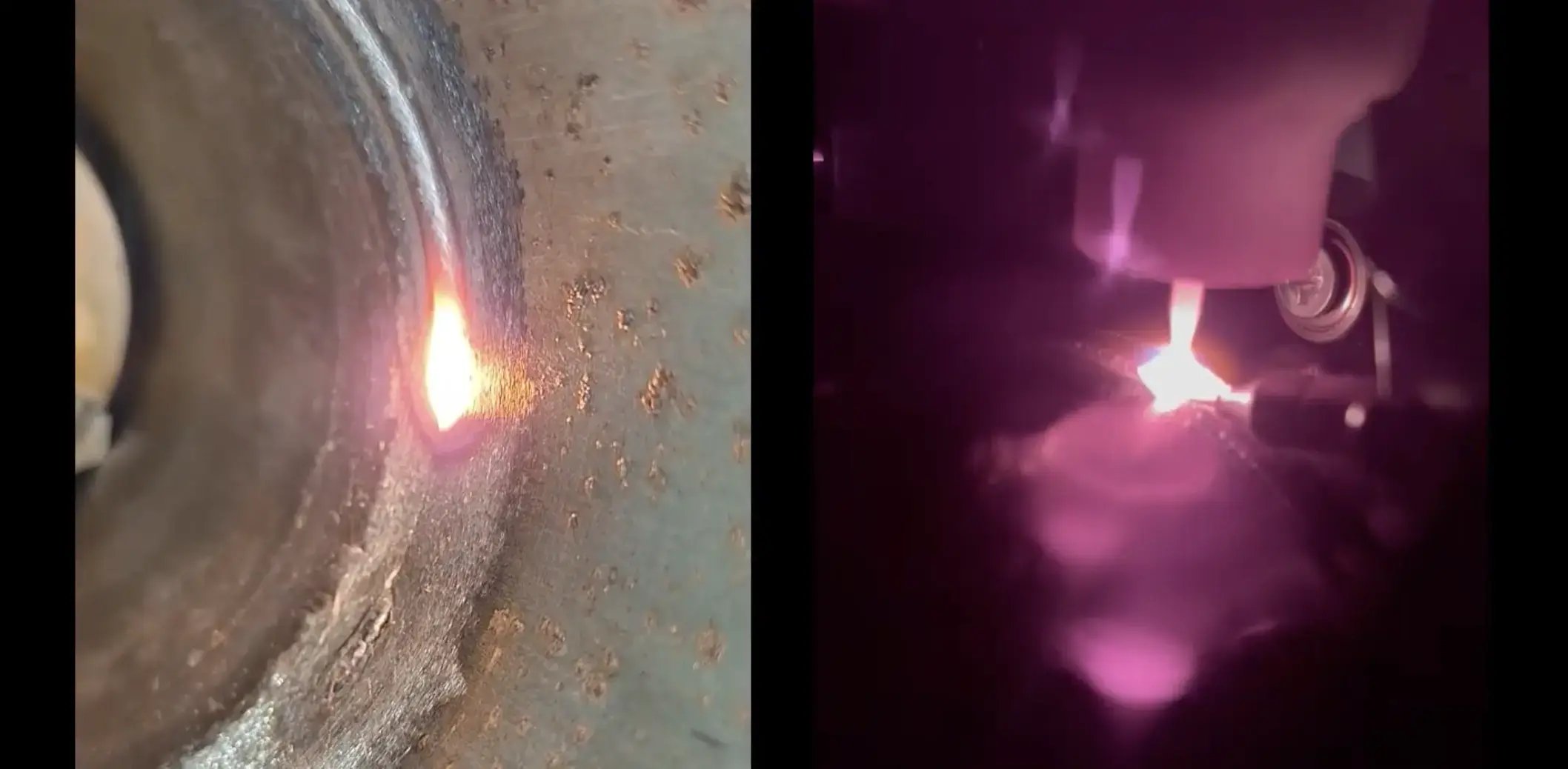

Was ist synchronisiertes Impulsschweißen?
Der strikt koordinierte Wechsel von Schweißstrom, Brennerbewegung und Drahtvorschub mehrmals pro Sekunde:
- Bei hohem Strom: Der Schweißbrenner hält für einen Moment an, um eine perfekte Durchschweißung zu erzielen, und die Maschine schiebt genau in diesem Moment den Draht ein.
- Bei niedrigem Strom: Der Drahtvorschub stoppt und der Brenner bewegt sich zum nächsten Punkt weiter, während das Material leicht abkühlt.
Warum nutzen wir es?
- Kein Verlaufen der Schmelze: Durch die kontrollierte Abkühlphase verläuft oder tropft das Schweißbad nicht, was eine fehlerfreie Schweißnaht selbst in Überkopfpositionen gewährleistet.
- Röntgensichere Wurzel: Die präzisen Mikropausen garantieren eine 100%ige Erfassung der Rohrkanten, wodurch Bindefehler oder Einschlüsse vollständig eliminiert werden.
- Verzugsfreie Rohre: Dank des intermittierenden und optimierten Wärmeeintrags bleibt die Kornstruktur des Materials erhalten und das Rohr verzieht sich nicht.
- 100 % Wiederholbarkeit: Die SmartBox wiederholt diesen exakten Zyklus auf die Zehntelsekunde genau über den gesamten Rohrumfang, völlig unabhängig von menschlichen Fehlern.
Was ist Drahtvorschub-Oszillation?
Das kontinuierliche seitliche Pendeln (Oszillieren) des Schweißdrahtes innerhalb der Nut zwischen den beiden Rohrkanten, strikt synchronisiert mit der Fahrgeschwindigkeit der Maschine und den Stromimpulsen.
Warum nutzen wir es?
- Perfekte Flankenbindung: Die Pendelbewegung garantiert, dass sich der Zusatzwerkstoff fehlerfrei mit beiden Rohrwänden verbindet, wodurch Einbrandkerben und Bindefehler vollständig eliminiert werden.
- Mehrlagenschweißen bei dicken Wänden: Bei breiteren Nuten (z. B. Tulpen- oder J-Anarbeitungen) ist es für das gleichmäßige und breite Einbringen von Füll- und Decklagen unerlässlich.
- Einschlussfreie, dichte Schweißnaht: Durch die optimale Materialverteilung entstehen keine internen Hohlräume oder Poren, sodass die Schweißnaht die strengsten Röntgenprüfungen problemlos besteht.

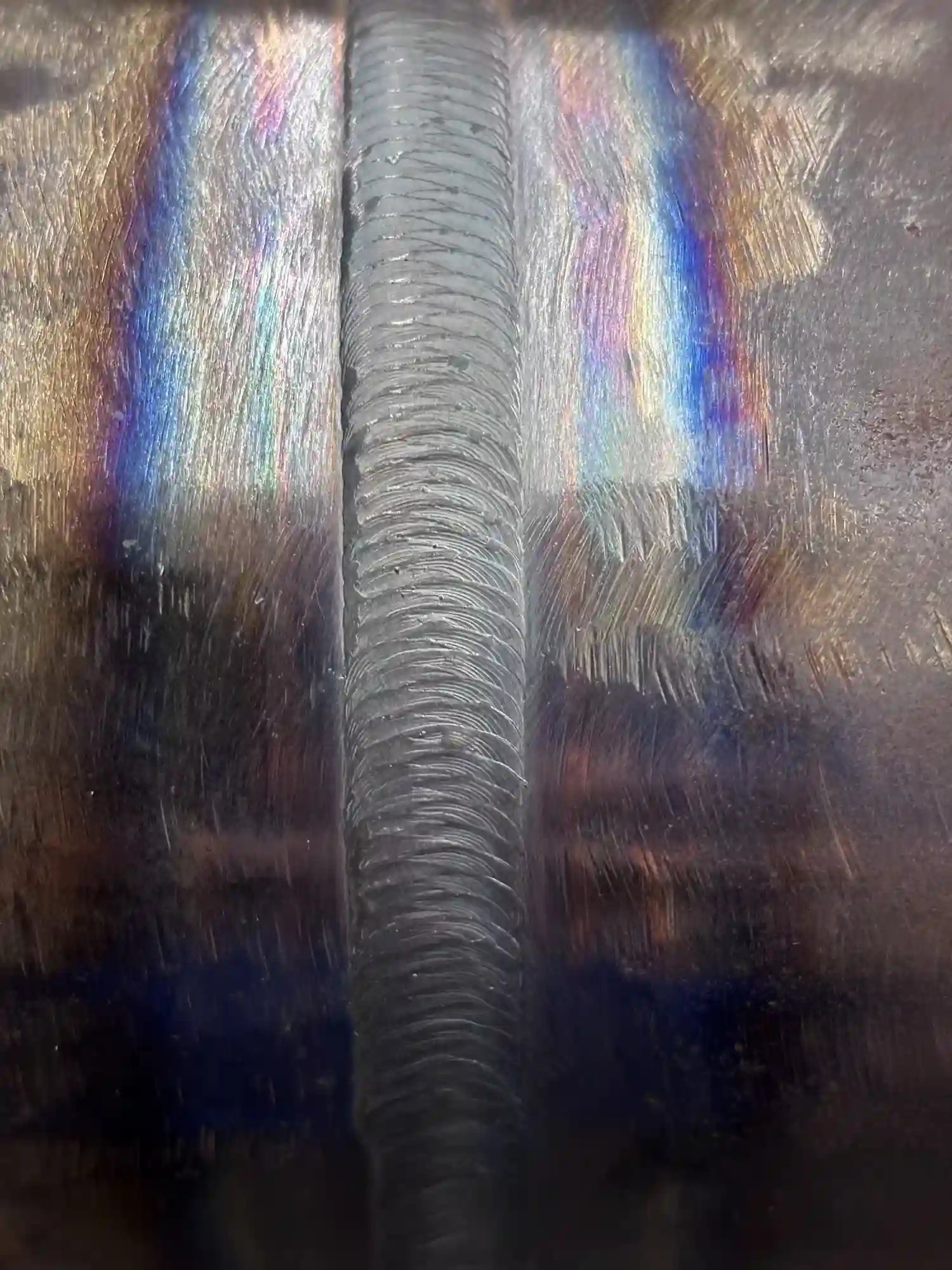

- Werkspräzise Ästhetik: Die SmartBox führt die Bewegung unermüdlich mit einer Präzision von einem Zehntelmillimeter aus und sorgt für eine perfekt homogene, feinschuppige Nahtoberfläche über den gesamten Rohrumfang.
